¶ Сырые данные
Сырые данные — это необработанная информация, передаваемая от терминала спутникового мониторинга, установленного на транспортном средстве, на сервер и в систему мониторинга. Эти данные представляют собой первичные сигналы, которые еще не подвергались обработке, интерпретации или структурированию для дальнейшего анализа.
Формат передачи данных определяется производителем терминала и может включать специфичные методы кодирования или структурирования.
Для удобства анализа сырые данные представлены в двух основных форматах:
- Таблицы — позволяют детально изучать информацию в структурированном виде.
- Графики — обеспечивают визуализацию данных, что упрощает их интерпретацию и анализ.
¶ Просмотр сырых данных в виде таблицы

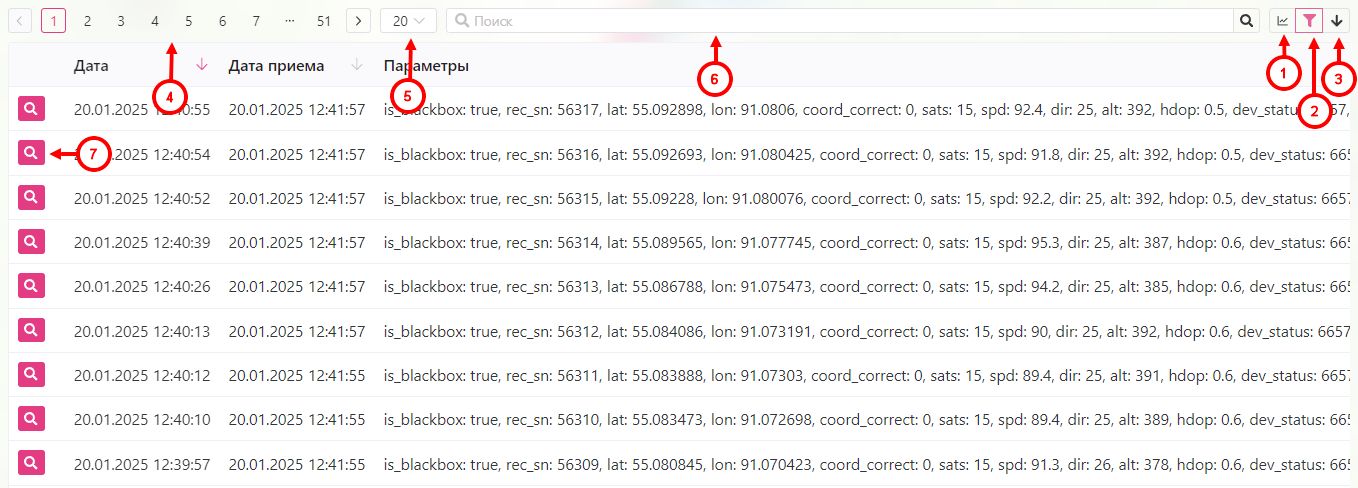

Сырые данные отображаются в структурированной табличной форме, где каждая строка соответствует конкретному моменту времени, а столбец Параметры содержит данные, полученные от терминала мониторинга.
- Дата: Дата фиксации данных терминалом мониторинга.
- Дата приема: Время получения данных в системе.
- Параметры: Детали записи, включая широту, долготу, скорость и другие параметры.
Эти столбцы помогают быстро анализировать данные и отслеживать изменения.
.jpg)
| Пункт | Поле/Кнопка | Описание |
|---|---|---|
| 1 | Кнопка переключения режима просмотра (таблицы и графики) | Позволяет переключаться между режимом просмотра данных в виде таблицы и графическим представлением. |
| 2 | Окно "Выбор параметров" | При нажатии на эту кнопку открывается окно, где можно выбрать параметры для отображения в таблице. Пользователь может настроить, какие столбцы показывать, а также применить фильтры для более детального анализа. |
| 3 | Кнопка скрытия или отображения модуля "Карты" | Позволяет скрыть или показать модуль "Карты" на экране, что полезно для увеличения пространства для анализа графика. |
| 4 | Выбор страницы | Эта функция позволяет переключаться между страницами. Пользователь может легко перемещаться по страницам для просмотра всех записей. |
| 5 | Количество записей на одной странице | Позволяет пользователю выбрать, сколько записей отображать на одной странице. Это может быть полезно для оптимизации просмотра и анализа данных. |
| 6 | Панель поиска | Позволяет быстро находить конкретные записи по ключевым словам или значениям. Пользователь может ввести текст или число, и система выделит соответствующие строки в таблице. |
| 7 | Окно сырых данных на указанное время | Позволяет открыть окно с детальными сырыми данными для конкретного времени. |
¶ Просмотр сырых данных в виде графиков
Для более наглядного анализа сырые данные могут быть визуализированы в виде графиков. Графики позволяют отслеживать изменения параметров в динамике.
При наведении курсора мыши на график отображается детальная информация о выбранной точке.

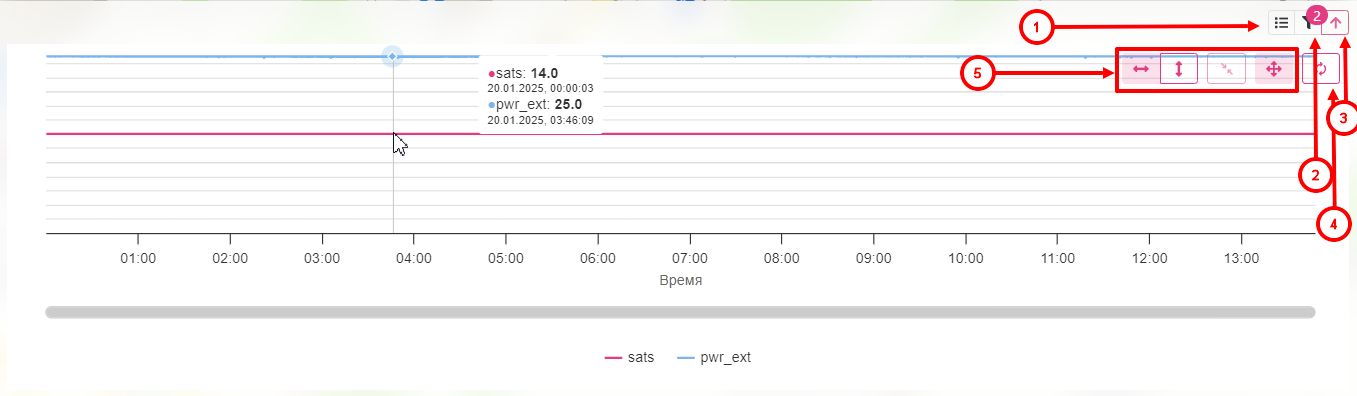

На примере графика ниже представлены два параметра:
- pwr_ext (Напряжение основного питания) — отображает уровень напряжения в системе.
- sats (Количество спутников) — показывает количество доступных спутников в текущий момент времени.
.jpg)
| Пункт | Поле/кнопка | Описание |
|---|---|---|
| 1 | Кнопка переключения режима просмотра (таблицы и графики) | Позволяет переключаться между режимом просмотра данных в виде таблицы и графическим представлением. |
| 2 | Кнопка открытия окна "Выбор параметров" | При нажатии на эту кнопку открывается окно, где можно выбрать параметры для отображения на графике. |
| 3 | Кнопка скрытия или отображения модуля "Карты" | Позволяет скрыть или показать модуль "Карты" на экране, что полезно для увеличения пространства для анализа графика. |
| 4 | Кнопка обновления информации на графике | Обновляет данные на графике в реальном времени. |
| 5 | Кнопки редактирования масштаба графика | Позволяют увеличивать или уменьшать масштаб графика, что полезно для детального анализа или общего обзора данных. |
