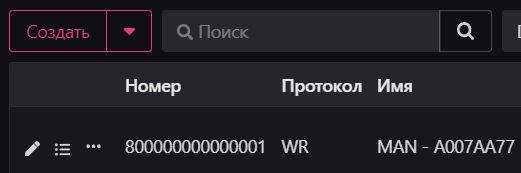

Для создания объекта нажмите кнопку “Создать”.
Для редактирования объекта нажмите на иконку карандаша .
После этого откроется окно, которое содержит в себе следующие вкладки:
- Основное
- Дополнительно
- Произвольные поля
- Характеристики
- Поездки
- iQFreeze
- УКПО

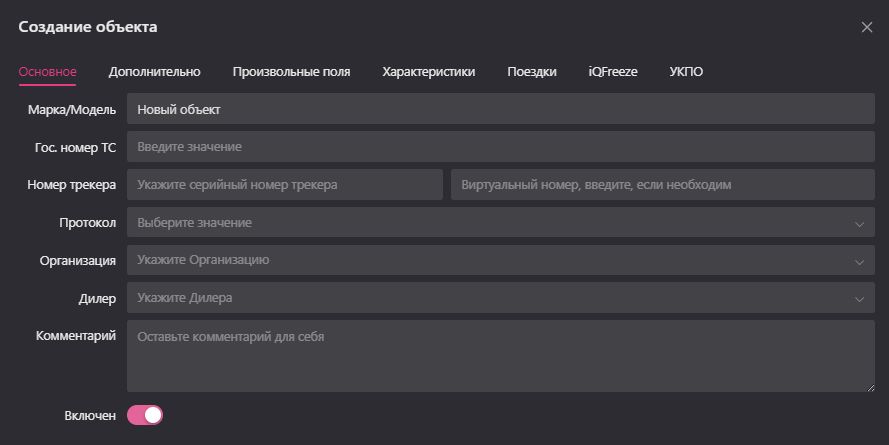

¶ Основное
Вкладка «Основное» используется при создании или редактировании объекта и содержит базовые сведения, необходимые для его идентификации и подключения к системе мониторинга. Здесь указываются ключевые параметры, определяющие работу устройства и его принадлежность.
Поля вкладки:
- Марка/Модель — наименование объекта или транспортного средства. По умолчанию может заполняться как «Новый объект».
- Гос. номер ТС — регистрационный номер транспортного средства.
- Номер трекера — уникальный серийный номер установленного терминала (оборудования).
- Виртуальный номер — дополнительное поле для указания виртуального ID, если используется в системе.
- Протокол — тип протокола связи, по которому устройство взаимодействует с сервером (например, GalileoSky, FLEX и др.).
- Организация — организация, к которой относится объект.
- Дилер — партнёр или поставщик оборудования.
- Комментарий — дополнительная информация или пометки.
- Включён — переключатель, активирующий или деактивирующий объект в системе.

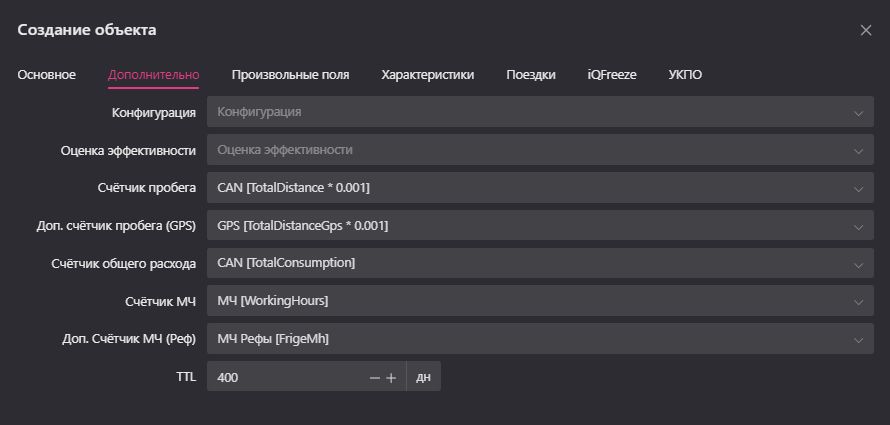

¶ Дополнительно
Вкладка «Дополнительно» предназначена для настройки параметров, связанных с конфигурацией объекта и обработкой данных, поступающих от терминала. Здесь задаются параметры, используемые системой для расчёта пробега, расхода топлива и учёта моточасов.
Поля вкладки:
- Конфигурация — выбирается конфигурация устройства, которая определяет, как будут интерпретироваться поступающие данные (например, топливо, координаты, состояние датчиков и т. д.).
- Оценка эффективности — выбирается шаблон оценок эффективности, используемый для анализа и сравнения эксплуатационных показателей объекта.
- Счётчик пробега — источник данных для расчёта общего пробега транспортного средства.
- Доп. счётчик пробега (GPS) — дополнительный источник данных о пробеге, рассчитанный по координатам GPS.
- Счётчик общего расхода — параметр, отвечающий за определение общего расхода топлива по данным CAN или другим источникам.
- Счётчик МЧ (моточасы) — значение, используемое для подсчёта времени работы двигателя.
- Доп. счётчик МЧ (Реф) — отдельный счётчик для для подсчёта времени работы холодильных установок.
- TTL — время жизни данных (в днях), определяющее, как долго хранятся данные от объекта.
¶ Произвольные поля
Вкладка «Произвольные поля» предназначена для добавления пользовательских параметров объекта, которые могут использоваться в конфигурации для хранения индивидуальных значений, не входящих в стандартный набор характеристик.
Такие поля позволяют гибко адаптировать объект под особенности оборудования или требований заказчика.
¶ Структура таблицы
- Имя — уникальное название произвольного поля.
- Тип — формат данных, который будет храниться в поле.
- Значение — вводимое значение, соответствующее выбранному типу.
- Комментарий — дополнительная информация о назначении поля.
¶ Доступные типы полей
- Double — числовое значение с плавающей точкой (используется для хранения параметров с дробной частью, например, коэффициентов или показаний датчиков).
- String — строковое значение (текст, серийные номера, названия и т. п.).
- Boolean — логическое значение (Да/Нет, Истина/Ложь).
- DateTime — дата и время (используется для хранения временных меток или сроков действия).
- CalibrationTable — таблица калибровки, применяемая для преобразования «сырых» данных датчиков в реальные значения.

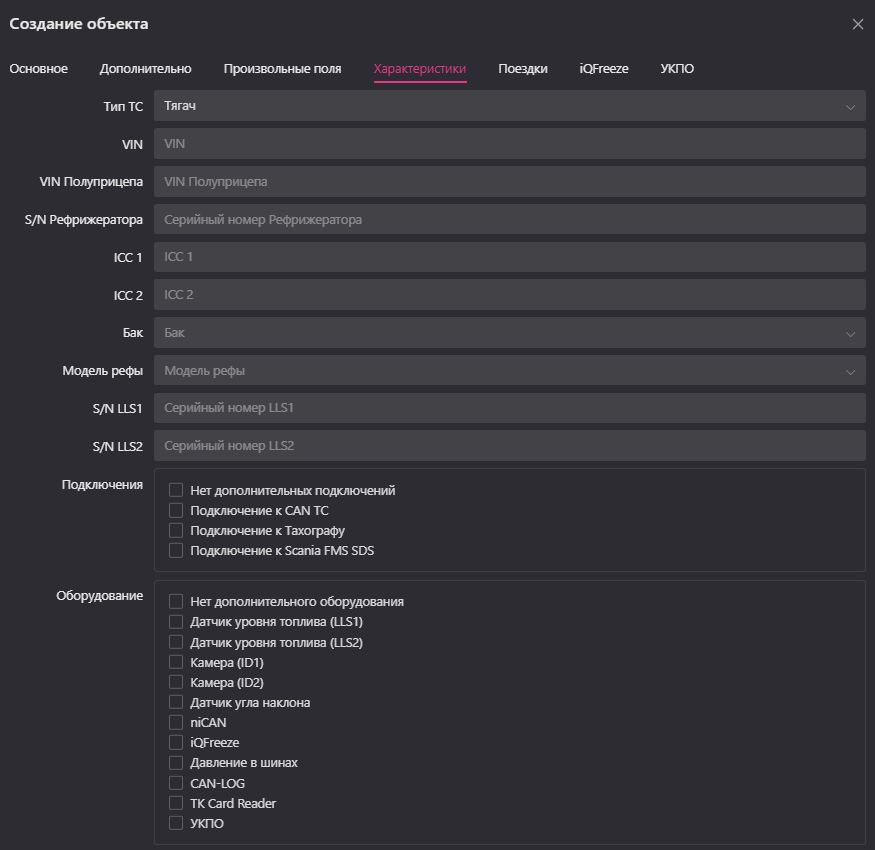

¶ Характеристики
Вкладка «Характеристики» содержит технические параметры и сведения об оборудовании, установленном на транспортном средстве. Эти данные используются для идентификации объекта, настройки телеметрии и интеграции с дополнительными системами (например, CAN, IQFreeze, датчиками уровня топлива и т. д.).
Основные поля:
- Тип ТС — категория транспортного средства (например, тягач, полуприцеп, спецтехника и т. д.).
- VIN — идентификационный номер транспортного средства.
- VIN Полуприцепа — VIN-номер полуприцепа (если объект - полуприцеп).
- S/N Рефрижератора — серийный номер ХОУ.
- ICC 1 / ICC 2 — идентификаторы SIM-карт, используемые для передачи данных.
- Бак — информация о топливных баках объекта.
- Модель рефы — модель холодильного агрегата, если установлен.
- S/N LLS 1 / S/N LLS 2 — серийные номера датчиков уровня топлива (LLS — Liquid Level Sensor).
Раздел «Подключения»:
Позволяет отметить наличие и тип дополнительных подключений:
- Нет дополнительных подключений
- Подключение к CAN TC
- Подключение к тахографу
- Подключение к Scania FMS SDS
Раздел «Оборудование»:
Определяет список установленного оборудования, с которого система получает данные:
- Датчики уровня топлива (LLS1, LLS2)
- Камеры (ID1, ID2)
- Датчик угла наклона
- Модули niCAN, iQFreeze, CAN-LOG
- Система измерения давления в шинах
- Считыватель карт TK Card Reader
- Модуль УКПО (удаленный контроль периферийного оборудования)
¶ Поездки
Вкладка «Поездки» используется для настройки параметров, по которым система определяет начало и окончание движения транспортного средства. От правильной настройки этой вкладки зависит корректное построение треков, расчёт стоянок и статистика поездок в отчётах.
¶ Детекция поездок
-
Детекция поездок — определяет метод, по которому система фиксирует факт движения.
Доступны три варианта:-

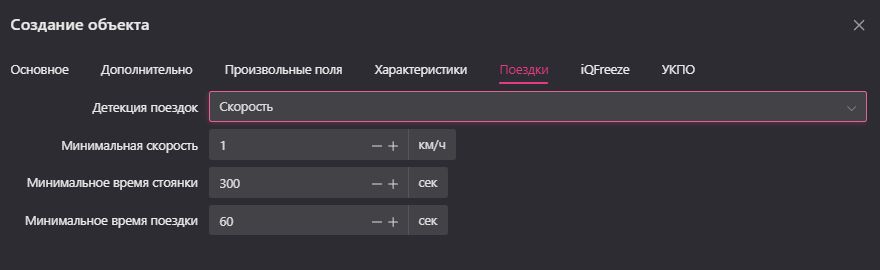

Скорость — движение определяется по скорости, поступающей от устройства.
Используется, если терминал передаёт значение скорости напрямую.
.jpg)
-

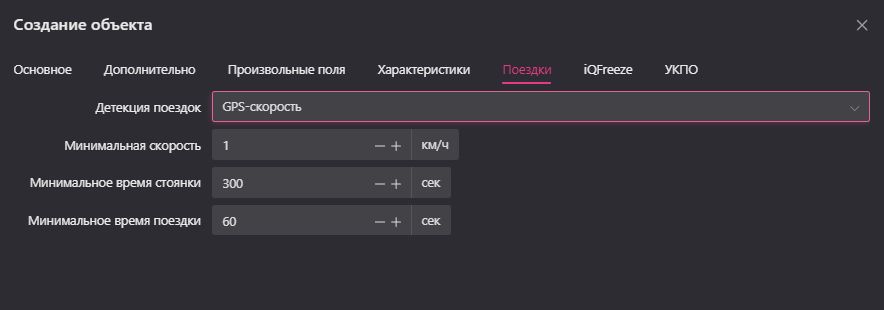

GPS-скорость — движение фиксируется по данным GPS.
Подходит, если устройство не передаёт скорость напрямую, но есть координаты.
.jpg)
-

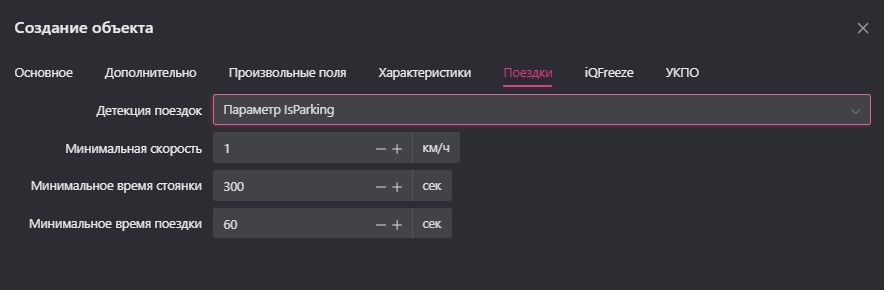

Параметр IsParking — используется специальный параметр, передаваемый устройством, указывающий, находится ли объект в движении или на стоянке.
.jpg)
-
¶ Дополнительные параметры
- Минимальная скорость — значение (в км/ч), при превышении которого система считает, что объект начал движение.
- Минимальное время стоянки — продолжительность (в секундах), по истечении которой объект считается остановившимся.
- Минимальное время поездки — минимальное время (в секундах), необходимое для фиксации начала поездки, чтобы исключить ложные срабатывания (например, при кратковременном движении на парковке).

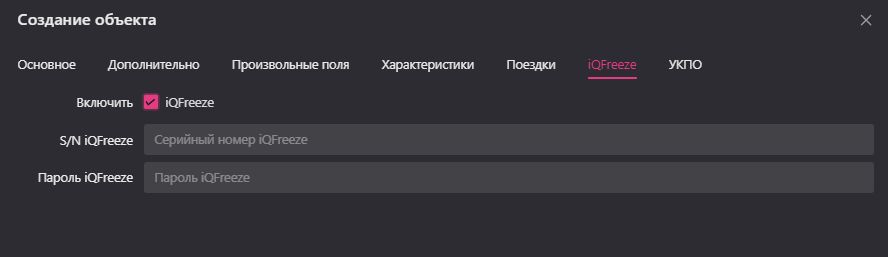

¶ iQFreeze
Вкладка «iQFreeze» используется для подключения и настройки модуля iQFreeze, который обеспечивает непрерывный контроль состояния рефрижераторных установок и помогает соблюдать температурный режим при перевозке скоропортящихся и режимных грузов.
Модуль позволяет системе мониторинга получать телеметрию холодильной установки в реальном времени — температуру, режим работы, ошибки, состояние компрессора и дверей, а также вести архив изменений параметров.
Поля вкладки:
- Включить iQFreeze — активирует использование модуля для текущего объекта.
- S/N iQFreeze — серийный номер устройства iQFreeze, необходимый для идентификации и связи с модулем.
- Пароль iQFreeze — пароль авторизации, используемый для удаленной настройки терминала.

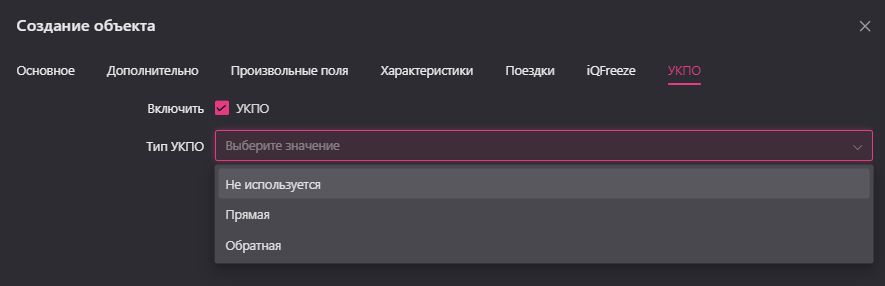

¶ УКПО
Вкладка «УКПО» (удалённый контроль периферийного оборудования) используется для настройки логики управления дополнительными устройствами, подключёнными к трекеру — такими как реле, замки, питание датчиков и другие исполнительные модули.
Этот функционал позволяет включать или выключать внешнее оборудование дистанционно через систему мониторинга или по заданным условиям (например, при активации определённого выхода терминала).
Поля вкладки:
-
Включить УКПО — активирует использование функции удалённого контроля оборудования для текущего объекта.
-
Тип УКПО — определяет логику работы подключённого оборудования:
- Не используется — функция отключена, управление периферийными устройствами не производится.
- Прямая — оборудование включается, когда соответствующий выход терминала активен (логическая «1»).
- Обратная — оборудование работает при неактивном выходе (логическая «0»), то есть логика инвертирована.
